Saunafass: Länge 2.5m, Ø 1.9m - Zeichnung, Fundamentplan, Montageanleitung

Tünni Saunafass 2.5m Länge, Ø 1.9m

Verzeichnis

TÜNNI SAUNAFASS 2.5m, Ø 1.9m Technische Daten Download Montageanleitung Zeichnung Fundamentplan

TÜNNI SAUNAFASS 2.5m, Ø 1.9m

Technische Daten

Saunafass 2.5m Länge, Ø 1.9m
	mit Terrasse	ohne Terrasse
Länge Sauna Innenraum	1'725mm	2'224mm
Länge Terrasse	600mm	-
Volumen Saunaraum	4.7 m³	6 m³
Höhe (ohne Kamin)	2'060mm
Aussen Masse	2'006 x 2'560mm
Türgrösse	690 x 1'600mm
Gewicht	500 - 700kg
Anzahl Personen	2 - 4

Download Montageanleitung

Montageanleitung zum Download für Saunafass: Länge 2.5m, Ø 1.9m

Zeichnung

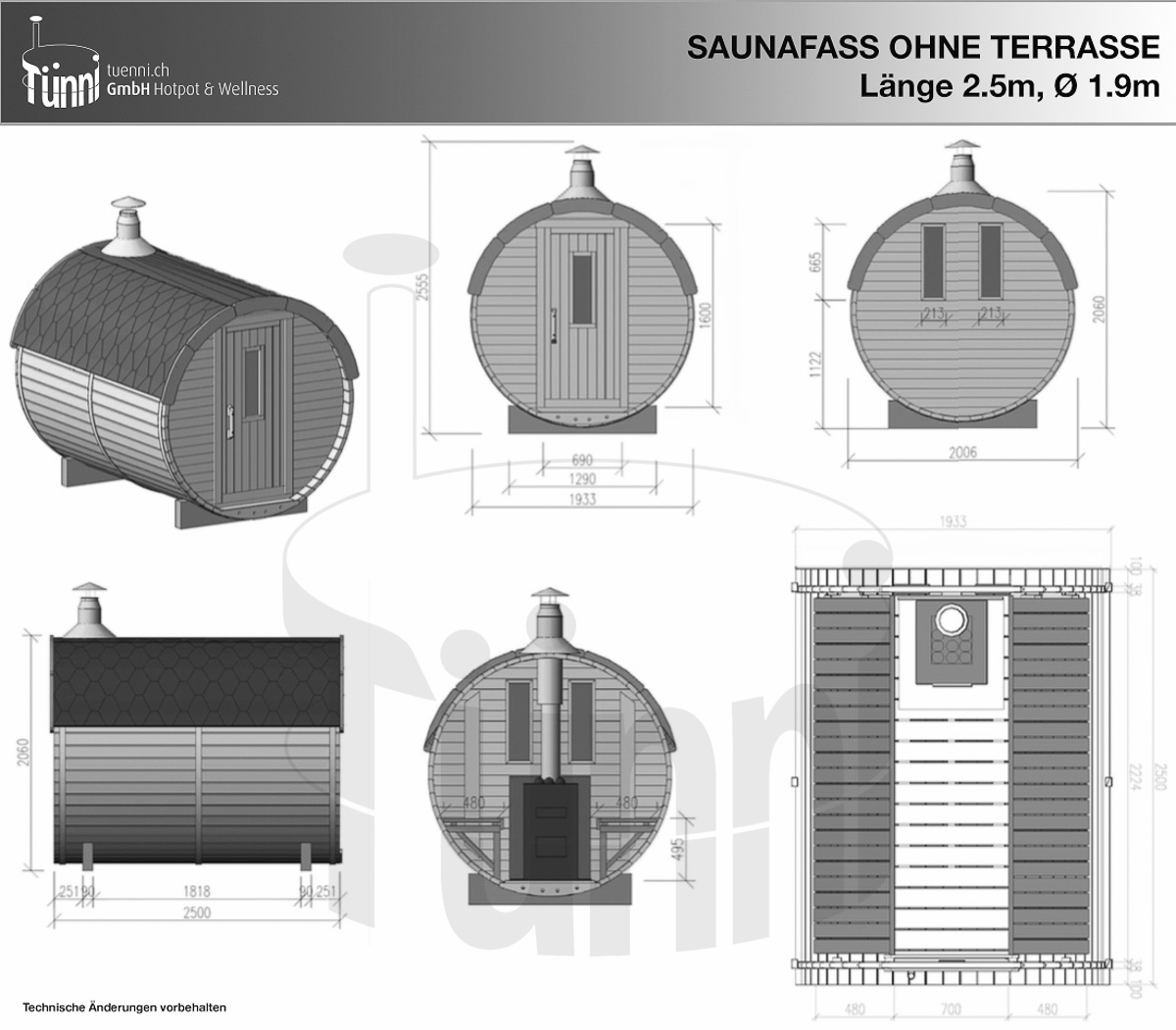

Layout: OHNE Terrasse / 2.22m Saunaraum

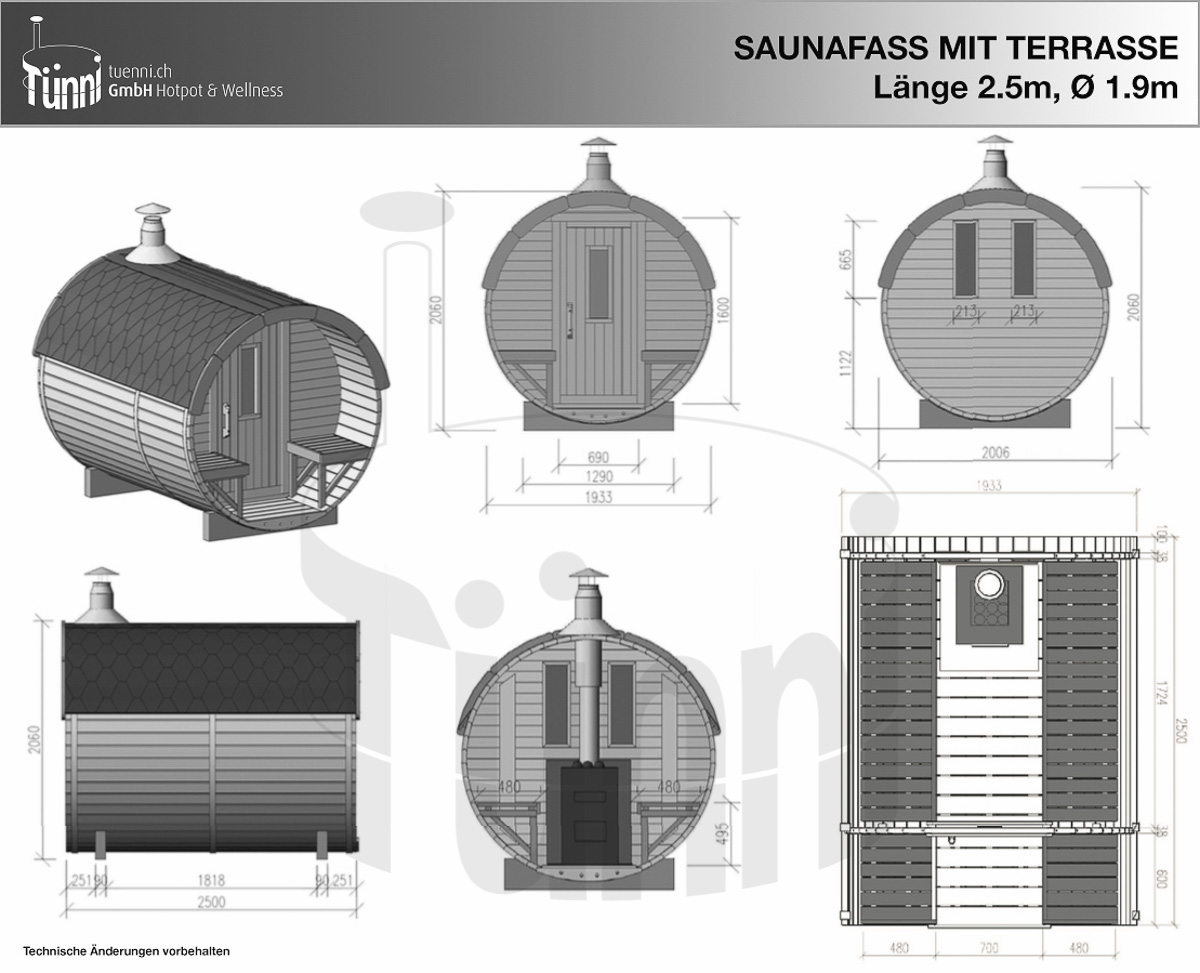

Zeichnung für Saunafass 2.5m Länge, Ø 1.9m MIT Terrasse

Layout: MIT Terrasse / 1.72m Saunaraum

Sie erhalten die Druckansicht als PDF durch klicken auf die Zeichnung.

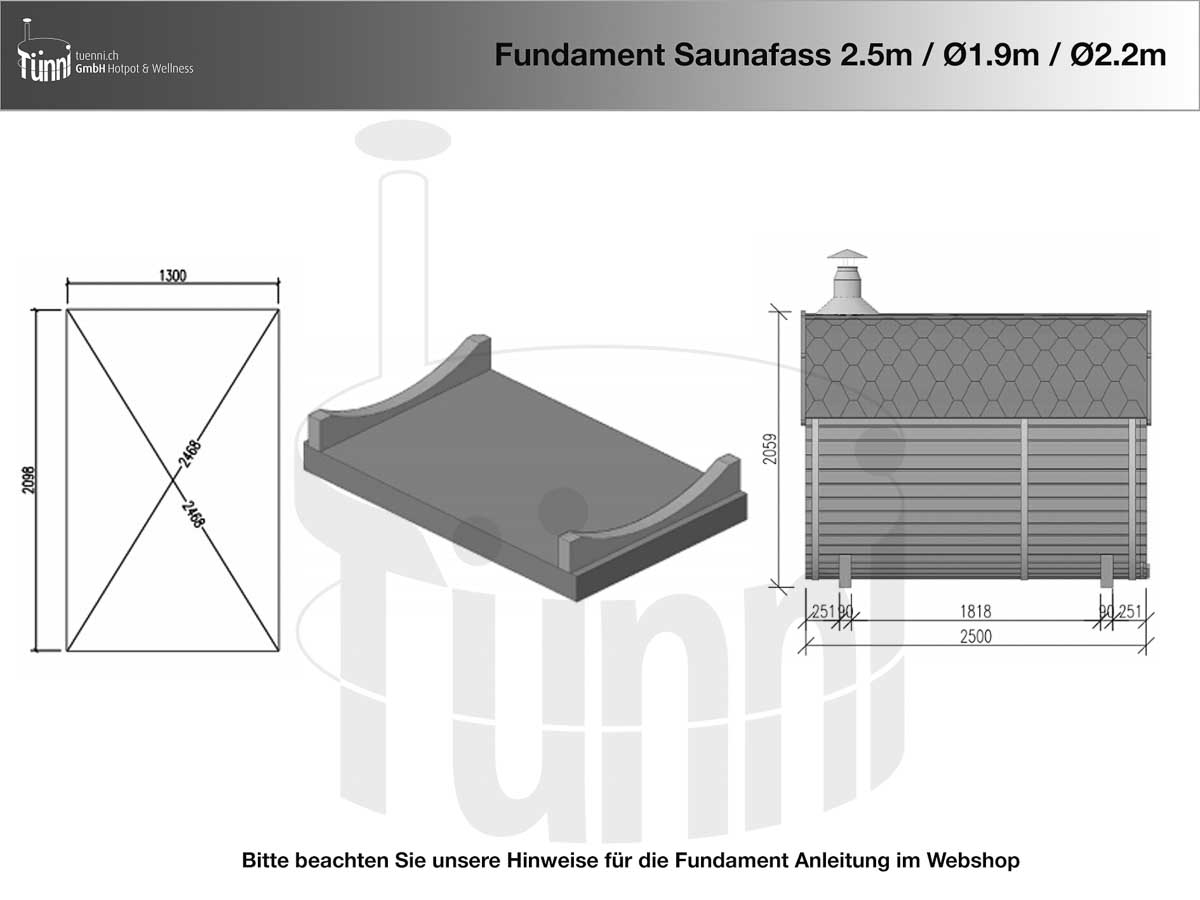

Fundamentplan

Um eine lange Lebensdauer Ihrer Fasssauna zu gewährleisten, ist ein solides Fundament wichtig. Hinweise auf was Sie dabei achten sollten, finden Sie in der Fundamentanleitung.

Auf dem unten stehenden Plan sind die Grundrisse sowie die Positionen der Auflagebalken ersichtlich.

Sie erhalten die Druckansicht als PDF durch klicken auf die Zeichnung.
